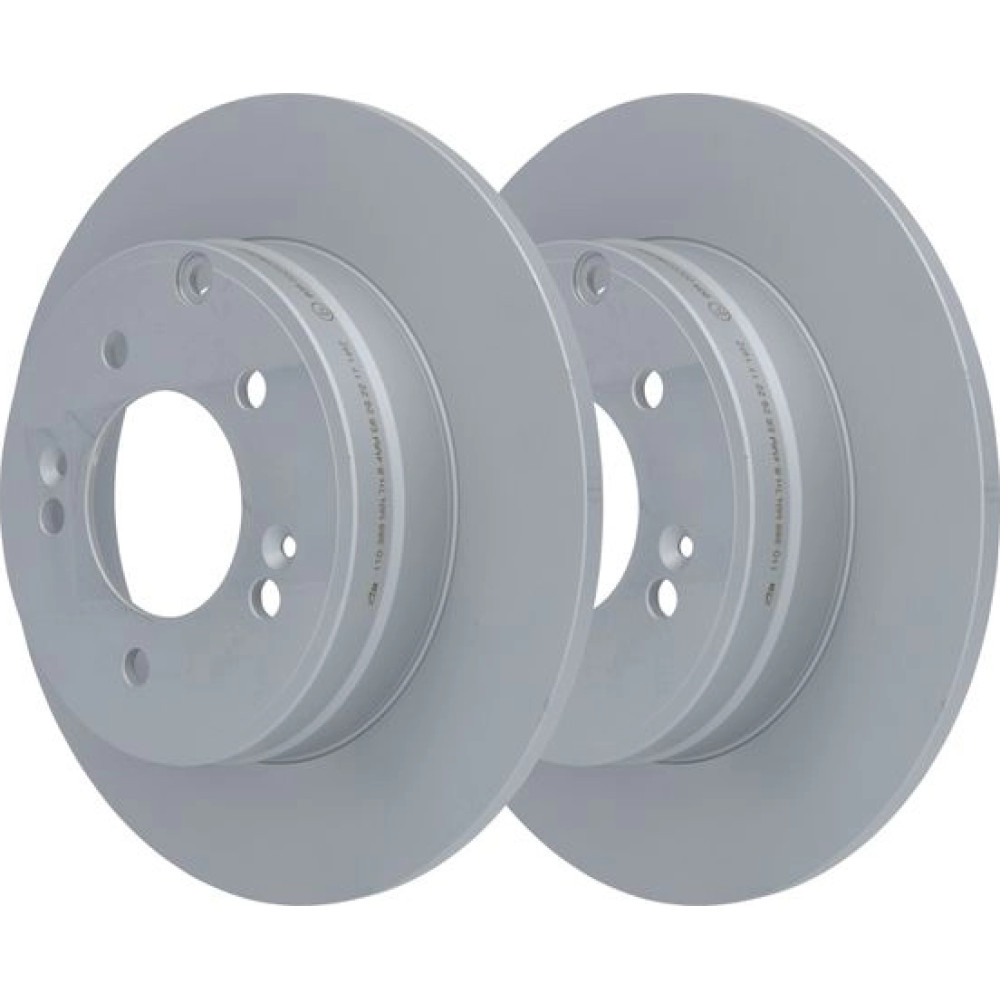

Bremsscheibe | 24.0110-0388.1

Bremsscheibe | 24.0110-0388.1
Bremsscheibe | 24.0110-0388.1
Bremsscheibe | 24.0110-0388.1Bremsscheibe | 24.0110-0388.1
Ate
Trusted Shops zertifiziert

41,09 € 41,09 €

inkl. 20 % MwSt., zzgl. Versandkosten

Zustellung bis Mo., 5. Mai.

Rechnung/Ratenzahlung möglich
Expressversand möglich

Sicherheits- und Produktinformationen

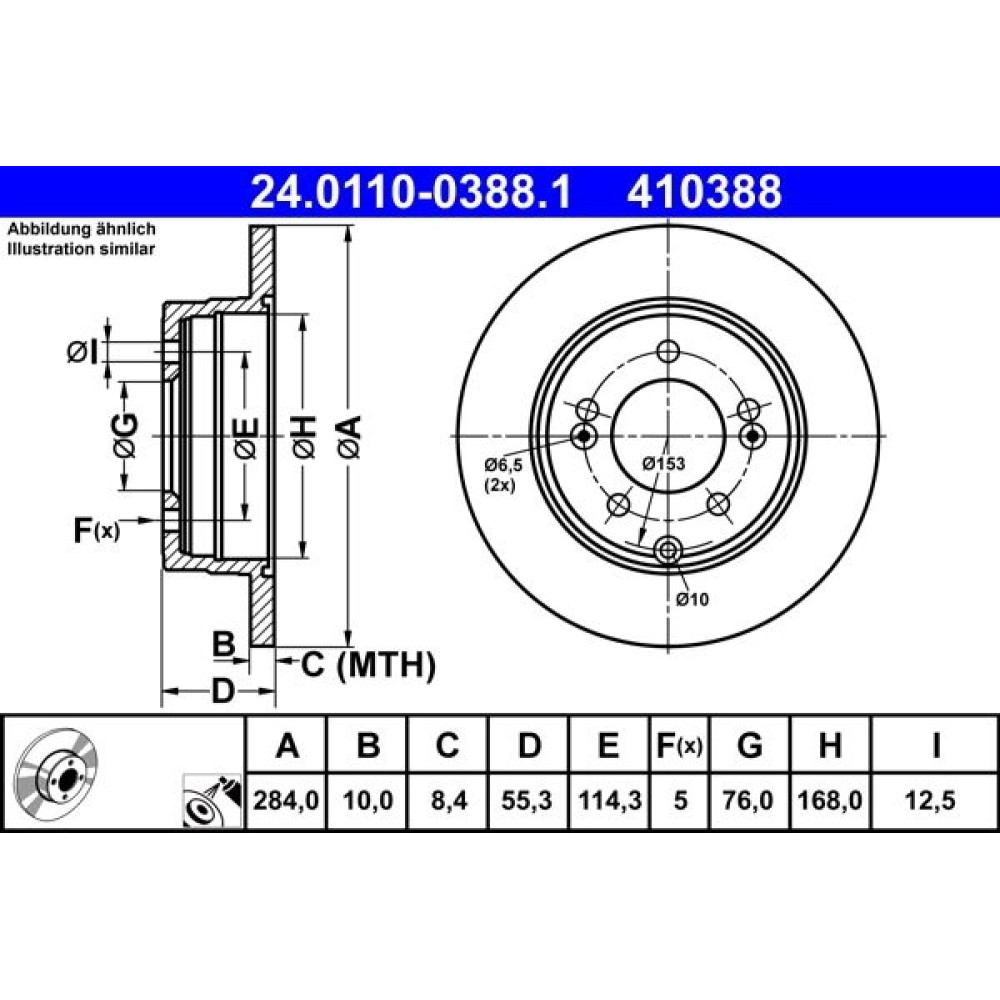

Bremsscheibe | 24.0110-0388.1

Artikelnummer24.0110-0388.1
EAN/GTIN4006633410991
Außendurchmesser [mm]284,0
Bearbeitunglegiert/hochgekohlt
Bohrungsdurchmesser [mm]12,5
Bremsscheibenartvoll
Bremsscheibendicke [mm]10,0
Höhe [mm]55,3
Innendurchmesser [mm]168,0
Lochanzahl5
Lochkreis-Ø [mm]114,3
Mindestdicke [mm]8,4
Oberflächebeschichtet
PrüfzeichenE1 90R-02C0248/0932
Zentrierungsdurchmesser [mm]76,0

Gebrauchsnummern

Gebrauchsnummer
410388

OE-Nummern

Diese Liste entspricht den Original-Ersatzteilnummern (OE-Nummern) der Fahrzeughersteller.

FahrzeugherstellerOE-Nummer
HYUNDAI58411-3S100
KIA58411-3Q000
KIA58411-3S100

Vergleichsnummern

Diese Liste entspricht den Artikelnummern (Vergleichsnummern) der Hersteller.

HerstellerArtikelnummer
FEBI BILSTEIN170819
TRISCAN8120 43177C
NK203425
NK313425
NK313544
OPTIMALBS-8782C
MEYLE37-15 523 0016
MEYLE37-15 523 0036/PD
ROADHOUSE6989.00
JAPANPARTSDP-H07C
JAPANPARTSDPH07JM
JAPANPARTSDP-K20C
JAPANPARTSDPK20JM
TRWDF4980
TRWDF7953
KAMOKA103335
DENCKERMANNB130873
LPRH2016P
LPRH2050P
LPRH2050PR
KAVO PARTSBR-3241-C
KAVO PARTSBR-4243-C
A.B.S.18238
A.B.S.18423
VALEO197693
VALEO673106
VALEO673572
NIPPARTSJ3310515
ASHIKA61-0H-H07C
ASHIKA61-0K-K20C
FAI AutoPartsFPBD1164
JP GROUP3563200300
JP GROUP3663201100
JP GROUP3663202000
HELLA8DD 355 126-651
HELLA8DD 355 128-841
BOSCH0 986 479 A45
BOSCH0 986 479 T49
BLUE PRINTADG043196
BLUE PRINTADG043197
TEXTAR92166600
TEXTAR92293103
MANDOMBC030031
MANDOMBC030054
MANDOMBC030055
MAXGEAR19-2382
MAXGEAR19-2382SPORT
ASHUKI by PalidiumY089-76
QUAROQD3937
SKFVKBD 90507 S2
HERTH+BUSS JAKOPARTSJ3310516
FERODODDF1787C
FERODODDF2604C
BREMBO08.A708.10
BREMBO08.A708.11
BREMBO08.A708.1X
BREMBO08.D220.11
ZIMMERMANN285.3540.20
DELPHIBG4012
DELPHIBG4819C
MAGNETI MARELLI360406118900
