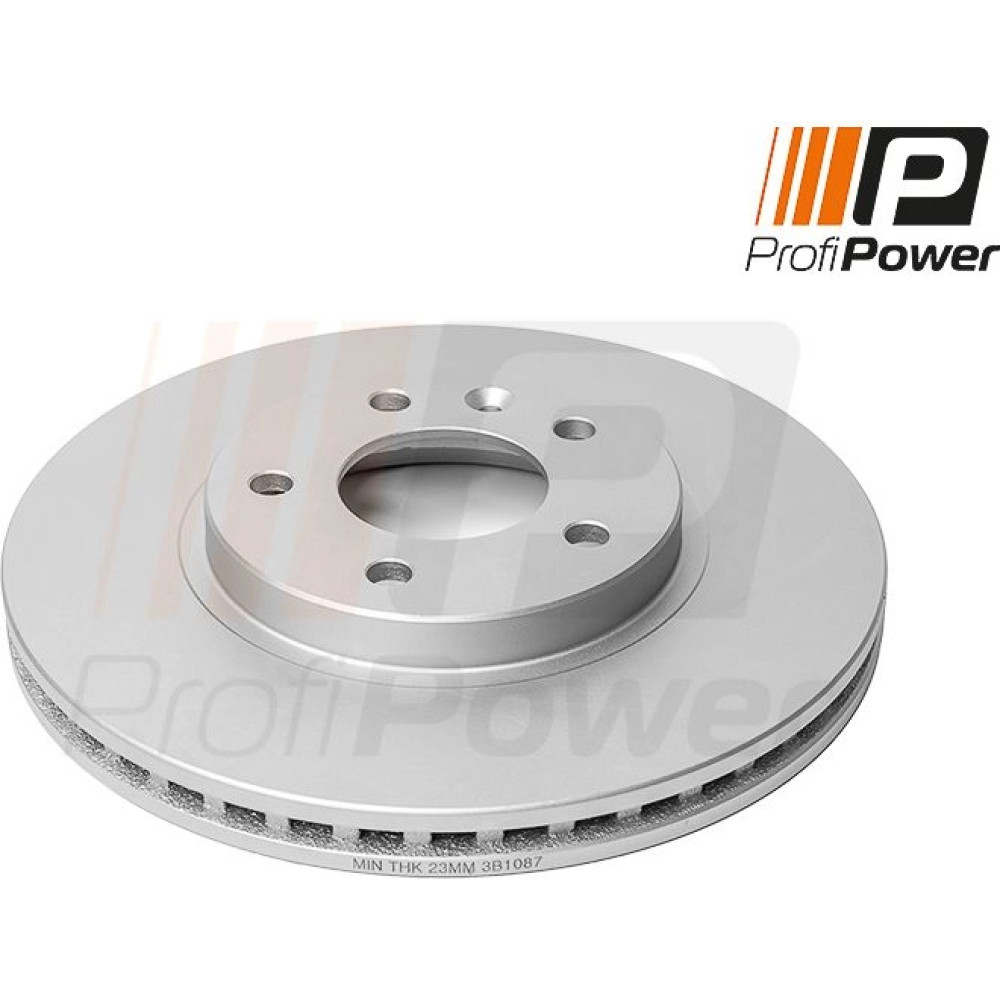

PROFIPOWER Bremsscheibe 3B1087

PROFIPOWER Bremsscheibe 3B1087
PROFIPOWER
Trusted Shops zertifiziert

36,34 €36,34 €

inkl. 20 % MwSt., zzgl. Versandkosten

Zustellung bis Do., 24. Sep.

Rechnung/Ratenzahlung möglich

Sicherheits- und Produktinformationen

Artikelnummer3B1087
Außendurchmesser300mm
Bremsscheibenartbelüftet
Bremsscheibendicke26mm
EinbaupositionVorderachse
Gewindemaß14,2
Höhe45,5mm
Lochanzahl5
Lochkreis-Durchmesser115mm
Mindestdicke23mm
Zentrierungs-Durchmesser71mm
CHEVROLET CRUZE (J300)
FahrzeugTypkWPSBaujahrHinweis
1.4Stufenheck103 kW140 PSab 09/2010Einbauposition: Vorderachse
1.4Stufenheck74 kW101 PSab 07/2013Einbauposition: Vorderachse
1.6Stufenheck91 kW124 PSab 05/2009Einbauposition: Vorderachse
1.6Stufenheck80 kW109 PSab 05/2009Einbauposition: Vorderachse
1.6Stufenheck83 kW113 PSab 05/2009Einbauposition: Vorderachse
1.7 DStufenheck96 kW131 PSab 01/2012Einbauposition: Vorderachse
1.7 TDStufenheck81 kW110 PSab 11/2013Einbauposition: Vorderachse
1.8Stufenheck104 kW141 PSab 05/2009Einbauposition: Vorderachse
2.0 CDIStufenheck120 kW163 PSab 08/2010Einbauposition: Vorderachse
2.0 CDIStufenheck110 kW150 PSab 05/2009Einbauposition: Vorderachse
2.0 CDIStufenheck92 kW125 PS05/2009 bis 05/2011Einbauposition: Vorderachse
CHEVROLET CRUZE Schrägheck (J305)
FahrzeugTypkWPSBaujahrHinweis
1.4Schrägheck74 kW101 PS07/2013 bis 12/2015Einbauposition: Vorderachse
1.4Schrägheck103 kW140 PSab 06/2012Einbauposition: Vorderachse
1.6Schrägheck91 kW124 PSab 06/2011Einbauposition: Vorderachse
1.6Schrägheck86 kW117 PSab 12/2012Einbauposition: Vorderachse
1.7 DSchrägheck96 kW131 PS01/2012 bis 12/2015Einbauposition: Vorderachse
1.7 TDSchrägheck81 kW110 PS08/2013 bis 12/2015Einbauposition: Vorderachse
1.8 LPGSchrägheck104 kW141 PS06/2011 bis 12/2015Einbauposition: Vorderachse
1.8Schrägheck104 kW141 PSab 06/2011Einbauposition: Vorderachse
2.0 CDISchrägheck120 kW163 PSab 06/2011Einbauposition: Vorderachse
CHEVROLET CRUZE Station Wagon (J308)
FahrzeugTypkWPSBaujahrHinweis
1.4Kombi74 kW101 PS07/2013 bis 12/2015Einbauposition: Vorderachse
1.4Kombi103 kW140 PSab 08/2012Einbauposition: Vorderachse
1.6Kombi91 kW124 PS08/2012 bis 12/2015Einbauposition: Vorderachse
1.6Kombi86 kW117 PS12/2012 bis 12/2015Einbauposition: Vorderachse
1.7 TDKombi96 kW131 PSab 08/2012Einbauposition: Vorderachse
1.7 TDKombi81 kW110 PS11/2013 bis 12/2015Einbauposition: Vorderachse
1.8Kombi104 kW141 PSab 08/2012Einbauposition: Vorderachse
2.0 TDKombi120 kW163 PSab 08/2012Einbauposition: Vorderachse
CHEVROLET ORLANDO (J309)
FahrzeugTypkWPSBaujahrHinweis
1.4Großraumlimousine103 kW140 PSab 06/2012Einbauposition: Vorderachse
1.8 LPGGroßraumlimousine104 kW141 PS06/2011 bis 12/2015Einbauposition: Vorderachse
1.8Großraumlimousine104 kW141 PSab 02/2011Einbauposition: Vorderachse
2.0 DGroßraumlimousine96 kW131 PS02/2011 bis 12/2015Einbauposition: Vorderachse
2.0 DGroßraumlimousine120 kW163 PSab 02/2011Einbauposition: Vorderachse
CHEVROLET VOLT
FahrzeugTypkWPSBaujahrHinweis
EV 150Schrägheck111 kW151 PSab 11/2011Einbauposition: Vorderachse
OPEL AMPERA (R12)
FahrzeugTypkWPSBaujahrHinweis
EV 150Schrägheck111 kW151 PS11/2011 bis 03/2015Einbauposition: Vorderachse
OPEL ASTRA J (P10)
FahrzeugTypkWPSBaujahrHinweis
1.4 (68)Schrägheck64 kW87 PS12/2009 bis 10/2015Einbauposition: Vorderachse
1.4 (68)Schrägheck74 kW100 PS12/2009 bis 10/2015Einbauposition: Vorderachse
1.4 LPG (68)Schrägheck103 kW140 PS01/2012 bis 10/2015Einbauposition: Vorderachse
1.4 Turbo (68)Schrägheck88 kW120 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.6 (68)Schrägheck85 kW115 PS12/2009 bis 10/2015Einbauposition: Vorderachse
1.6 CDTi (68)Schrägheck100 kW136 PS11/2013 bis 10/2015Einbauposition: Vorderachse
1.6 CDTi (68)Schrägheck81 kW110 PS02/2014 bis 10/2015Einbauposition: Vorderachse
1.6 SIDI (68)Schrägheck125 kW170 PS12/2012 bis 10/2015Einbauposition: Vorderachse
1.6 Turbo (68)Schrägheck132 kW180 PS12/2009 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (68)Schrägheck96 kW131 PS07/2011 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (68)Schrägheck81 kW110 PS09/2009 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (68)Schrägheck92 kW125 PS12/2009 bis 10/2015Einbauposition: Vorderachse
2.0 BiTurbo CDTI (68)Schrägheck143 kW194 PS09/2012 bis 10/2015Einbauposition: Vorderachse
2.0 CDTI (68)Schrägheck121 kW165 PS06/2011 bis 10/2015Einbauposition: Vorderachse
2.0 CDTI (68)Schrägheck118 kW160 PS09/2009 bis 10/2015Einbauposition: Vorderachse
OPEL ASTRA J Caravan (P10)
FahrzeugTypkWPSBaujahrHinweis
1.3 CDTI (35)Kombi70 kW95 PS10/2010 bis 10/2014Einbauposition: Vorderachse
1.4 (35)Kombi64 kW87 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.4 LPG (35)Kombi103 kW140 PS12/2011 bis 10/2015Einbauposition: Vorderachse
1.4 Turbo (35)Kombi88 kW120 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.6 (35)Kombi85 kW116 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.6 CDTi (35)Kombi100 kW136 PS11/2013 bis 10/2015Einbauposition: Vorderachse
1.6 CDTi (35)Kombi81 kW110 PS02/2014 bis 10/2015Einbauposition: Vorderachse
1.6 SIDI (35)Kombi125 kW170 PS12/2012 bis 10/2015Einbauposition: Vorderachse
1.6 Turbo (35)Kombi132 kW180 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (35)Kombi74 kW101 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (35)Kombi96 kW131 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (35)Kombi81 kW110 PS10/2010 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (35)Kombi92 kW125 PS10/2010 bis 10/2015Einbauposition: Vorderachse
2.0 BiTurbo CDTI (35)Kombi143 kW194 PS09/2012 bis 10/2015Einbauposition: Vorderachse
2.0 CDTI (35)Kombi121 kW165 PS08/2011 bis 10/2015Einbauposition: Vorderachse
2.0 CDTI (35)Kombi118 kW160 PS10/2010 bis 10/2015Einbauposition: Vorderachse
OPEL ASTRA J GTC
FahrzeugTypkWPSBaujahrHinweis
1.4 (08)Schrägheck74 kW101 PS10/2011 bis 11/2013Einbauposition: Vorderachse
1.4 (08)Schrägheck88 kW120 PS10/2011 bis 04/2018Einbauposition: Vorderachse
1.4 Turbo (08)Schrägheck103 kW140 PS10/2011 bis 04/2018Einbauposition: Vorderachse
1.6 CDTI (08)Schrägheck81 kW110 PS07/2014 bis 04/2018Einbauposition: Vorderachse
1.6 CDTI (08)Schrägheck100 kW136 PS07/2014 bis 04/2018Einbauposition: Vorderachse
1.6 SIDI (08)Schrägheck147 kW200 PS07/2013 bis 04/2018Einbauposition: Vorderachse
1.6 SIDI (08)Schrägheck125 kW170 PS12/2012 bis 04/2018Einbauposition: Vorderachse
1.6 Turbo (08)Schrägheck132 kW180 PS10/2011 bis 06/2013Einbauposition: Vorderachse
1.7 CDTI (08)Schrägheck81 kW110 PS03/2012 bis 10/2013Einbauposition: Vorderachse
1.7 CDTI (08)Schrägheck96 kW131 PS03/2012 bis 06/2014Einbauposition: Vorderachse
1.8 (08)Schrägheck103 kW140 PS10/2011 bis 10/2013Einbauposition: Vorderachse
2.0 BiTurbo CDTI (08)Schrägheck143 kW194 PS10/2013 bis 06/2015Einbauposition: Vorderachse
2.0 CDTI (08)Schrägheck121 kW165 PS01/2012 bis 06/2015Einbauposition: Vorderachse
OPEL ASTRA J Stufenheck
FahrzeugTypkWPSBaujahrHinweis
1.3 CDTI (69)Stufenheck70 kW95 PS06/2012 bis 10/2015Einbauposition: Vorderachse
1.4 (69)Stufenheck74 kW101 PS06/2012 bis 10/2015Einbauposition: Vorderachse
1.4 Turbo (69)Stufenheck103 kW140 PS06/2012 bis 06/2018Einbauposition: Vorderachse
1.4 Turbo (69)Stufenheck88 kW120 PS06/2012 bis 10/2015Einbauposition: Vorderachse
1.4 Turbo LPG (69)Stufenheck103 kW140 PS07/2014 bis 06/2018Einbauposition: Vorderachse
1.6 (69)Stufenheck85 kW116 PS06/2012 bis 06/2018Einbauposition: Vorderachse
1.6 CDTi (69)Stufenheck81 kW110 PS04/2014 bis 06/2018Einbauposition: Vorderachse
1.6 CDTi (69)Stufenheck100 kW136 PS01/2014 bis 06/2018Einbauposition: Vorderachse
1.6 SIDI (69)Stufenheck125 kW170 PS06/2012 bis 10/2015Einbauposition: Vorderachse
1.6 Turbo (69)Stufenheck132 kW180 PS06/2012 bis 10/2013Einbauposition: Vorderachse
1.7 CDTI (69)Stufenheck81 kW110 PS06/2012 bis 10/2015Einbauposition: Vorderachse
1.7 CDTI (69)Stufenheck96 kW131 PS06/2012 bis 10/2015Einbauposition: Vorderachse
OPEL ZAFIRA TOURER C (P12)
FahrzeugTypkWPSBaujahrHinweis
1.4 (75)Großraumlimousine88 kW120 PS10/2011 bis 05/2018Einbauposition: Vorderachse
1.4 (75)Großraumlimousine103 kW140 PS10/2011 bis 05/2018Einbauposition: Vorderachse
1.4 LPG (75)Großraumlimousine103 kW140 PS10/2011 bis 05/2018Einbauposition: Vorderachse
1.6 (75)Großraumlimousine125 kW170 PS12/2012 bis 03/2019Einbauposition: Vorderachse
1.6 CDTI (75)Großraumlimousine88 kW120 PS07/2014 bis 11/2018Einbauposition: Vorderachse
1.6 CDTI (75)Großraumlimousine100 kW136 PS02/2013 bis 05/2016Einbauposition: Vorderachse
1.6 CNG (75)Großraumlimousine110 kW150 PS10/2011 bis 05/2018Einbauposition: Vorderachse
1.6 SIDI (75)Großraumlimousine147 kW200 PS07/2013 bis 05/2018Einbauposition: Vorderachse
1.8 (75)Großraumlimousine103 kW140 PS10/2011 bis 05/2018Einbauposition: Vorderachse
1.8 (75)Großraumlimousine85 kW115 PS10/2011 bis 06/2015Einbauposition: Vorderachse
2.0 BiTurbo CDTI (75)Großraumlimousine143 kW194 PS01/2013 bis 10/2014Einbauposition: Vorderachse
2.0 CDTi (75)Großraumlimousine125 kW170 PS11/2014 bis 03/2019Einbauposition: Vorderachse
2.0 CDTi (75)Großraumlimousine121 kW165 PS10/2011 bis 10/2014Einbauposition: Vorderachse
2.0 CDTi (75)Großraumlimousine96 kW130 PS10/2011 bis 11/2018Einbauposition: Vorderachse
2.0 CDTi (75)Großraumlimousine81 kW110 PS10/2011 bis 10/2014Einbauposition: Vorderachse
VAUXHALL ZAFIRA TOURER Mk III (P12)
FahrzeugTypkWPSBaujahrHinweis
1.6 CDTi (75)Großraumlimousine100 kW136 PS02/2013 bis 05/2016Einbauposition: Vorderachse

OE-Nummern

Diese Liste entspricht den Original-Ersatzteilnummern (OE-Nummern) der Fahrzeughersteller.

FahrzeugherstellerOE-Nummer
CHEVROLET (SGM)13502052
CHEVROLET13502051
CHEVROLET13502052
CHEVROLET13502053
CHEVROLET13503988
CHEVROLET23118060
CHEVROLET5 69 070
CHEVROLET5 69 076
CHEVROLET5 69 082
CHEVROLET5 69 098
OPEL13502051
OPEL13502052
OPEL13503988
OPEL23118060
OPEL5 69 070
OPEL5 69 076
OPEL5 69 082
OPEL5 69 098
VAUXHALL13502051
VAUXHALL13502052
VAUXHALL13503988
VAUXHALL23118060
VAUXHALL5 69 070
VAUXHALL5 69 076
VAUXHALL5 69 082
VAUXHALL5 69 098

Vergleichsnummern

Diese Liste entspricht den Artikelnummern (Vergleichsnummern) der Hersteller.

HerstellerArtikelnummer
ABS18032
AisinQ6F944S
Ashika60-0W-W16C
Ashuki0990-7190
Ate24.0126-0166.1
Ate24.0326-0166.1
AutoMega120071610
BluePrintADG043166
Borg & BeckBBD4797
Bosch Automotive0 986 479 644
Bosch Automotive0 986 479 C56
BreckBR 464 VH100
Brembo09.B356.10
Brembo09.B356.11
Brembo09.B356.1X
Brembo09.B356.75
Champion562631CH
Cifam800-1003C
DelphiBG4278
DelphiBG4278C
DenckermannB130500
FAIBD496
FAIFPBD1390
FAIFPBD6109S
febi bilstein39190
FerodoDDF1870C
FTE9071212
FTE9081030
Hella8DD 355 116-591
Hella8DD 355 129-171
Herth + Buss JakopartsJ3300902
JapanpartsDI-W16C
JP GROUP1263107000
JP GROUP1263107500
JPN30H0024-JPN
Jurid562631JC
Jurid562631JC-1
Kamoka103265
KavoBR-1218-C
LPRO1036V
LPRO1036VR
Magneti Marelli360406108701
Magneti Marelli360406108702
Magneti Marelli361302040610
MandoMBC030287
MandoMBC035198
Maxgear19-2332
Maxgear19-2332MAX
Maxgear19-2332SPORT
Metelli23-1003C
Metzger6110583
Meyle615 521 0006/PD
NippartsN3300917
NK205015
NK315015
Open PartsBDA2536.20
Open PartsBDR2536.20
OptimalBS-8316HC
QuaroQD5131
QuaroQD5131HC
Roadhouse61314.10
SASIC6106205
SKFVKBD 80194 V2
SWAG40 93 9190
Textar92205605
TOMEX BrakesTX 72-53
Topran207 982
Triscan8120 24160C
TRWDF7923
VaicoV40-80009
Valeo197815
Valeo672581
Zimmermann430.2623.20
Zimmermann430.2623.52

Wir helfen Ihnen gerne weiter

Für eine Produktberatung sprechen Sie uns gerne an.

Telefonische Beratung

Telefonisch können Sie uns unter der Hotline +43 2622 35005 erreichen.

Unsere Öffnungszeiten sind:
Montag bis Freitag 09:00 bis 12:00

Wir freuen uns auf Ihren Anruf!

Beratung per E-Mail

Schreiben Sie uns gerne an office@autoteile-store.at und wir werden Ihre Fragen so schnell wie möglich beantworten.

Passend für folgende Fahrzeuge

Dies ist nur ein Auszug. Die vollständige Liste finden Sie weiter oben unter Fahrzeugverwendungen.

CHEVROLET
  • CRUZE (J300)
  • CRUZE Schrägheck (J305)
  • CRUZE Station Wagon (J308)
  • ORLANDO (J309)
  • VOLT
OPEL
  • AMPERA (R12)
  • ASTRA J (P10)
  • ASTRA J Caravan (P10)
  • ASTRA J GTC
  • ASTRA J Stufenheck
  • ZAFIRA TOURER C (P12)
VAUXHALL
  • ZAFIRA TOURER Mk III (P12)
