Autolampen| Artikelnummer | 1 986 A01 624 |
| EAN/GTIN | 4047026725308 |

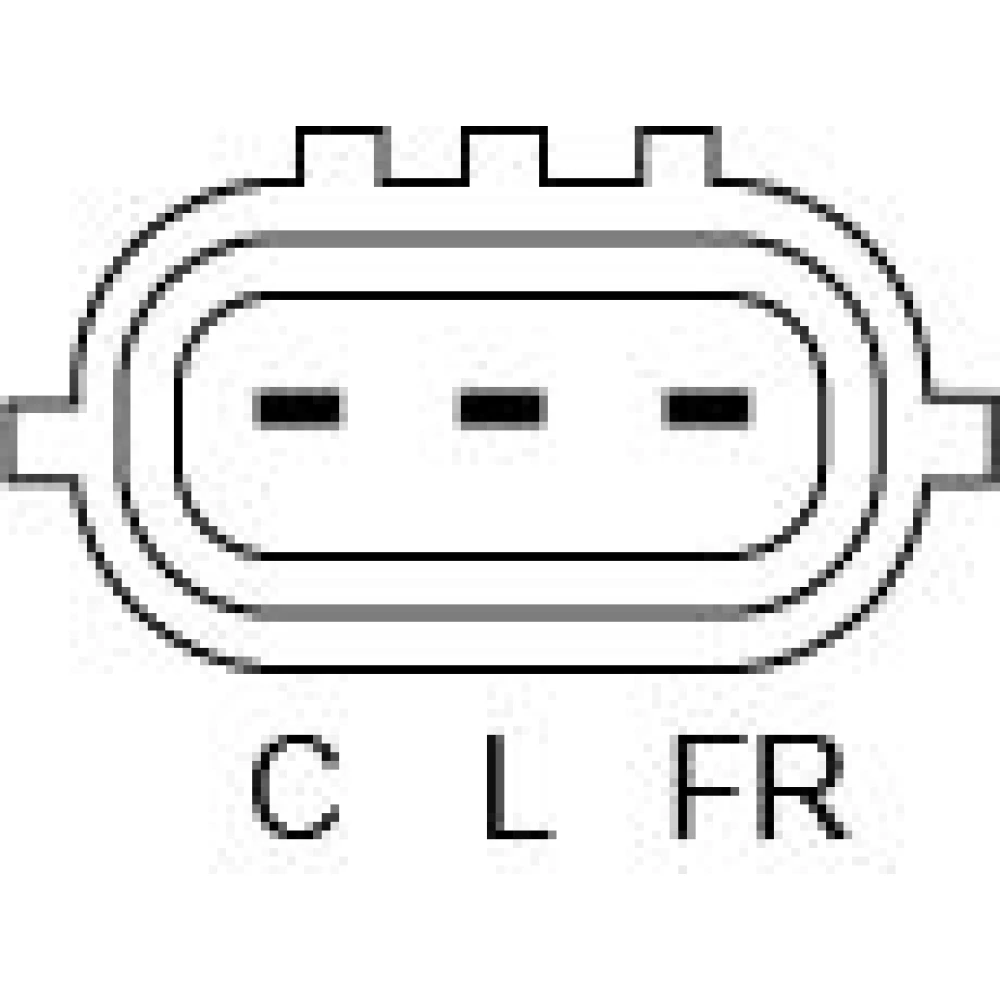

| Steckerausführung-ID | 365 |
| Abstand von Riemenscheibe zum Generator | 35,5mm |
| Anzahl der Rillen | 5 |
| Befestigungsart | Doppelschwenkarm |
| Drehrichtung | Drehrichtung im Uhrzeigersinn |
| Generator-Ladestrom | 90A |
| Generatorausführung | exkl. Vakuumpumpe |
| Klemme | B+(M8) |
| Länge | 166mm |
| Riemenscheiben | mit Mehrfachriemenscheibe |
| Riemenscheiben-Durchmesser | 58mm |
| Spannung | 14V |
| empfohlene Reparaturerweiterung | Keilriemen/Keilrippenriemen |
| für Motorcode | G4LA |
Fahrzeugauswahl
Nationaler Code

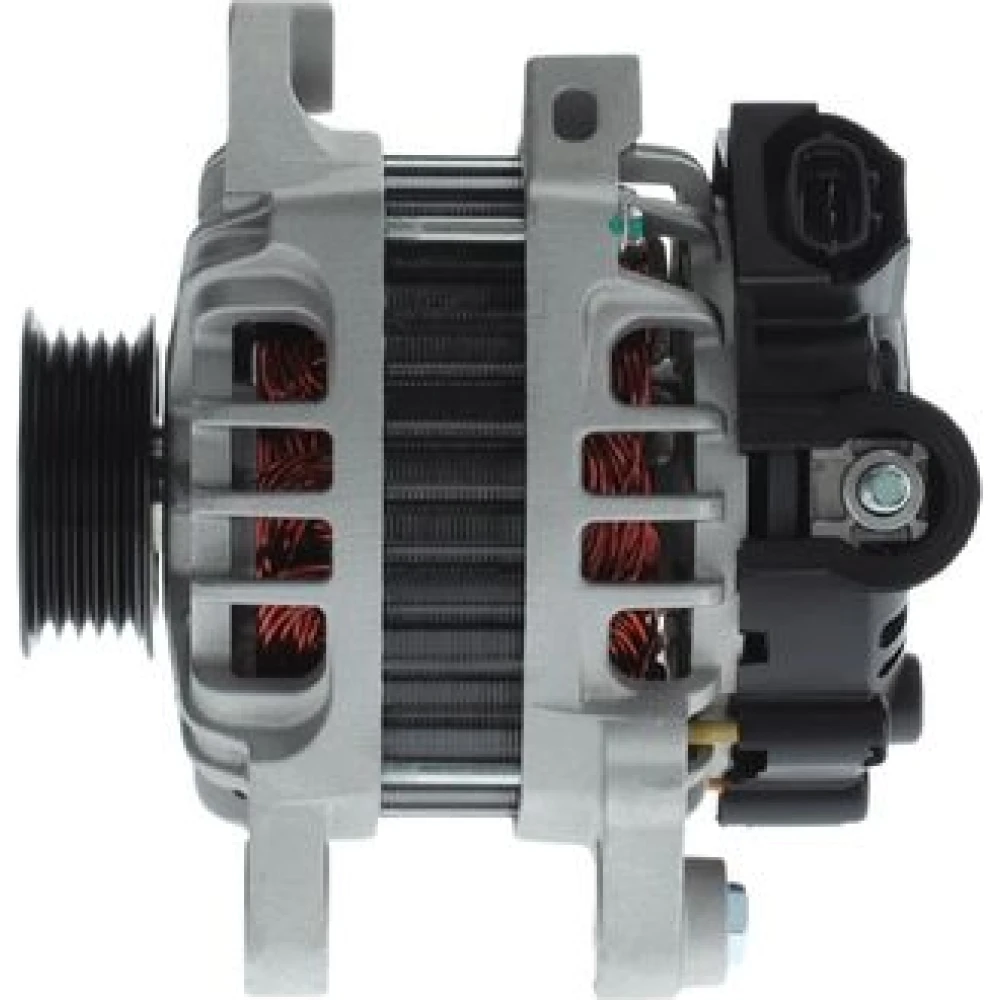

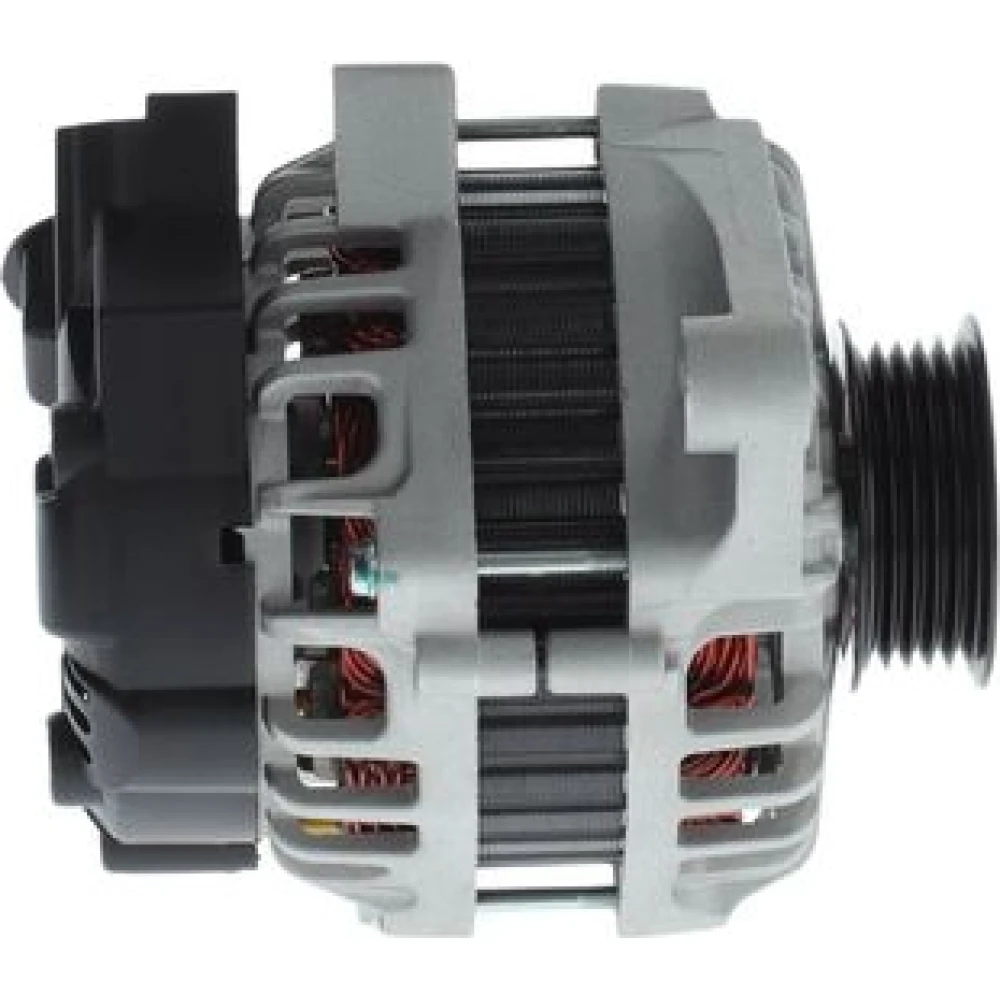

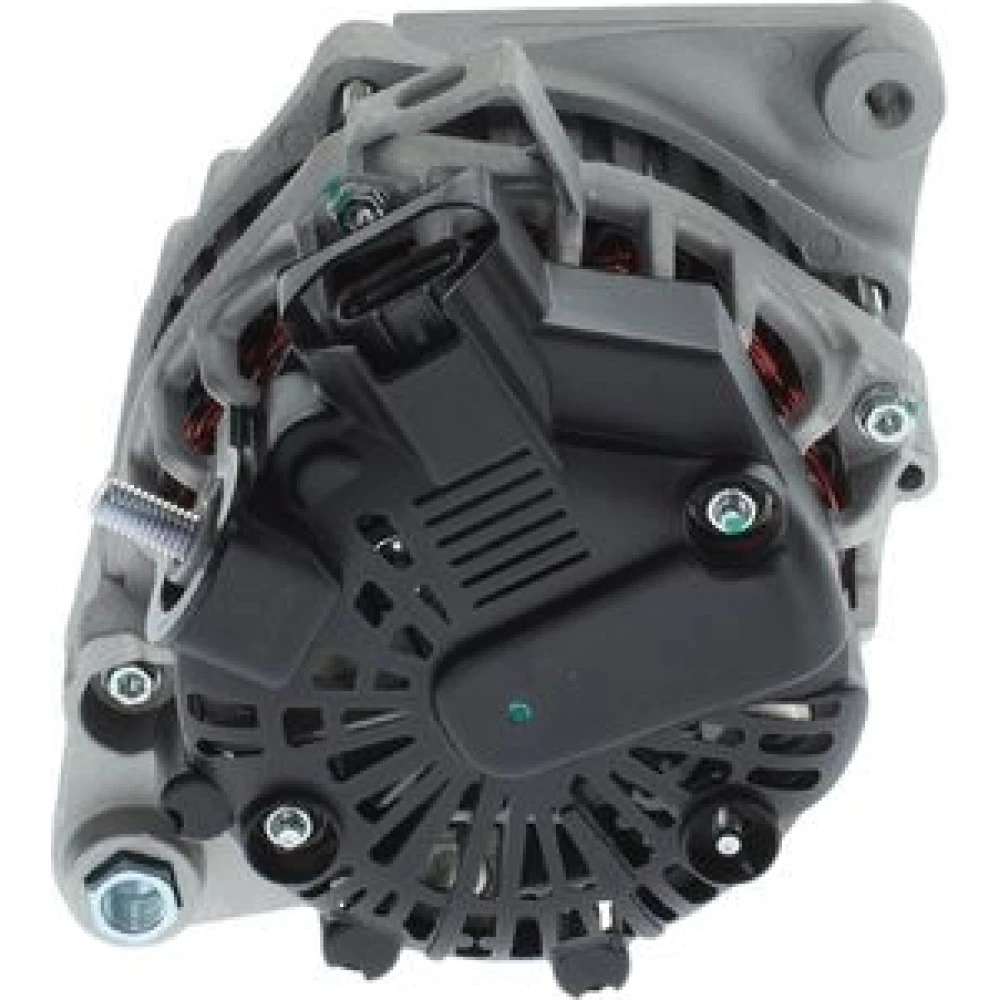

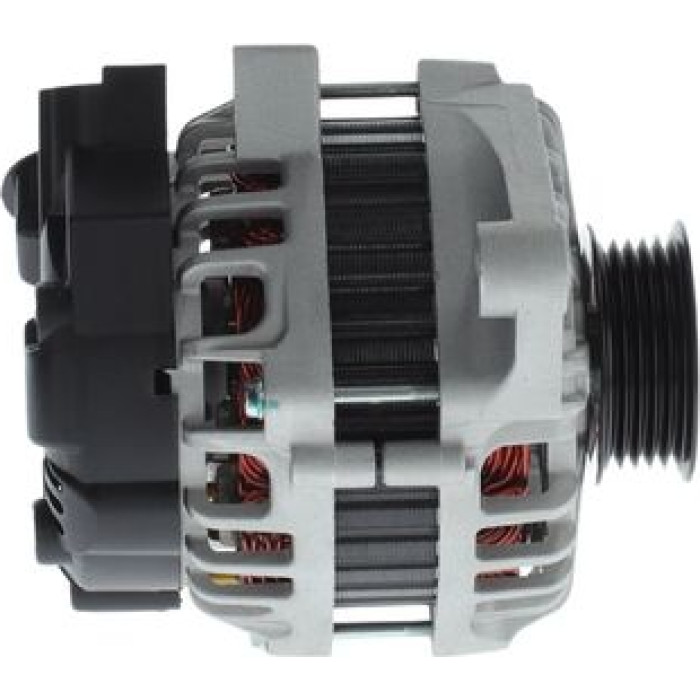

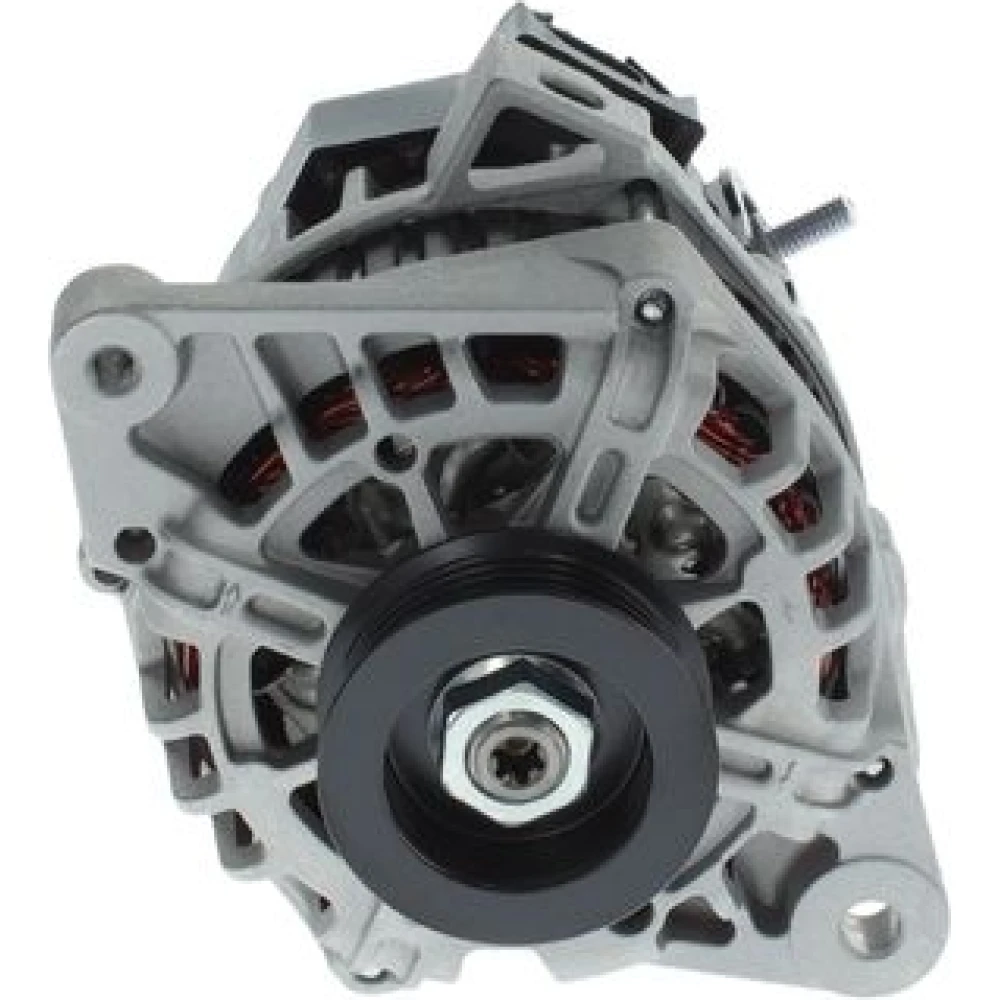

Bosch Lichtmaschine 1 986 A01 624
Produktinformationen
Fahrzeugverwendungen
HYUNDAI
i10 II (BA, IA)1 Fahrzeug
Lade Fahrzeugdaten...
i20 II (GB, IB)3 Fahrzeuge
Lade Fahrzeugdaten...
i20 II Coupe (GB)1 Fahrzeug
Lade Fahrzeugdaten...
i20 II Hatchback Van (GB, IB)2 Fahrzeuge
Lade Fahrzeugdaten...
KIA
RIO III (UB)4 Fahrzeuge
Lade Fahrzeugdaten...
RIO III Stufenheck (UB)2 Fahrzeuge
Lade Fahrzeugdaten...
Original-Teilenummern (OE)
- HYUNDAI
- 37300 03355
- KIA
- 37300 03355
Gebrauchs- & Kurznummern
ALT 14V 90A (R)
Vergleichsnummern anderer Hersteller
- ACAUTO
- AC-CBA6176
- AS-PL
- A3515S A9443S
- Bosch Automotive
- 0 986 085 660
- BTS
- G102204 G102205
- Casco
- CAL32168AS CAL32168GS
- DRI
- 226308902
- Elstock
- 28-6952
- ERA
- 209127 209127A
- Henkel Parts
- 3112460 3112461
- Herth + Buss Jakoparts
- J5110330
- Kamoka
- 8620132
- LUCAS
- LRA03842
- Magneti Marelli
- 063736214010
- Mando
- EX3730003805
- NK
- 4825038
- SEG Automotive
- T002006059
- Triscan
- 8310 43031
- TURBO-TEC
- TTAL001279
- Valeo
- 616119
- Walker
- WAL00605
