AutolampenAntriebswelle | VKJC 5557

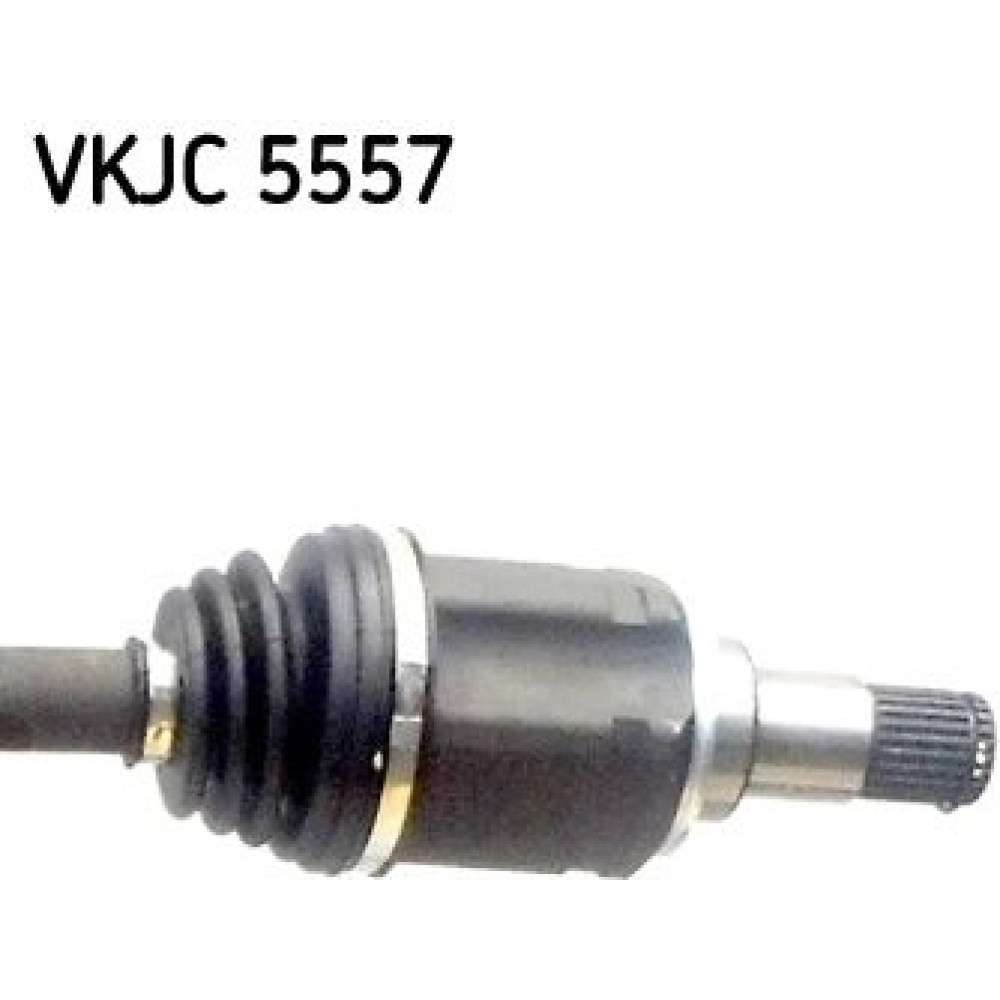

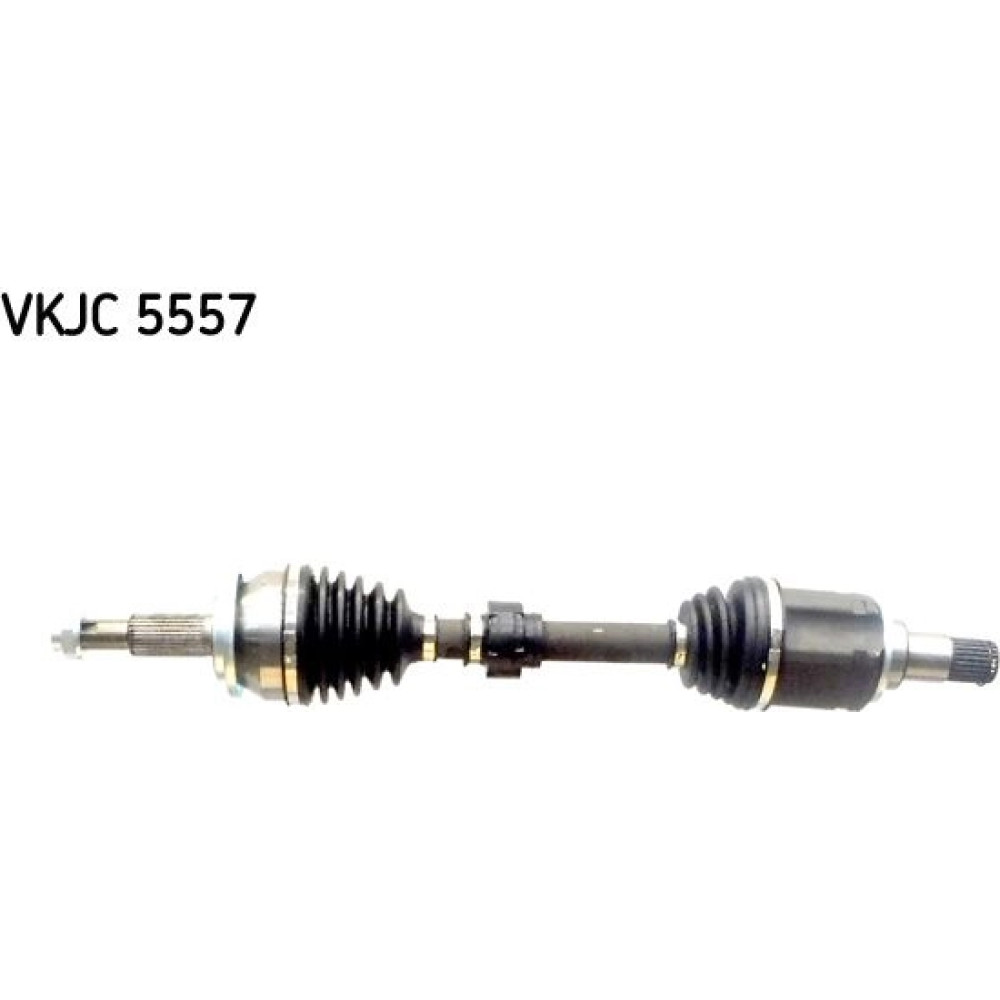

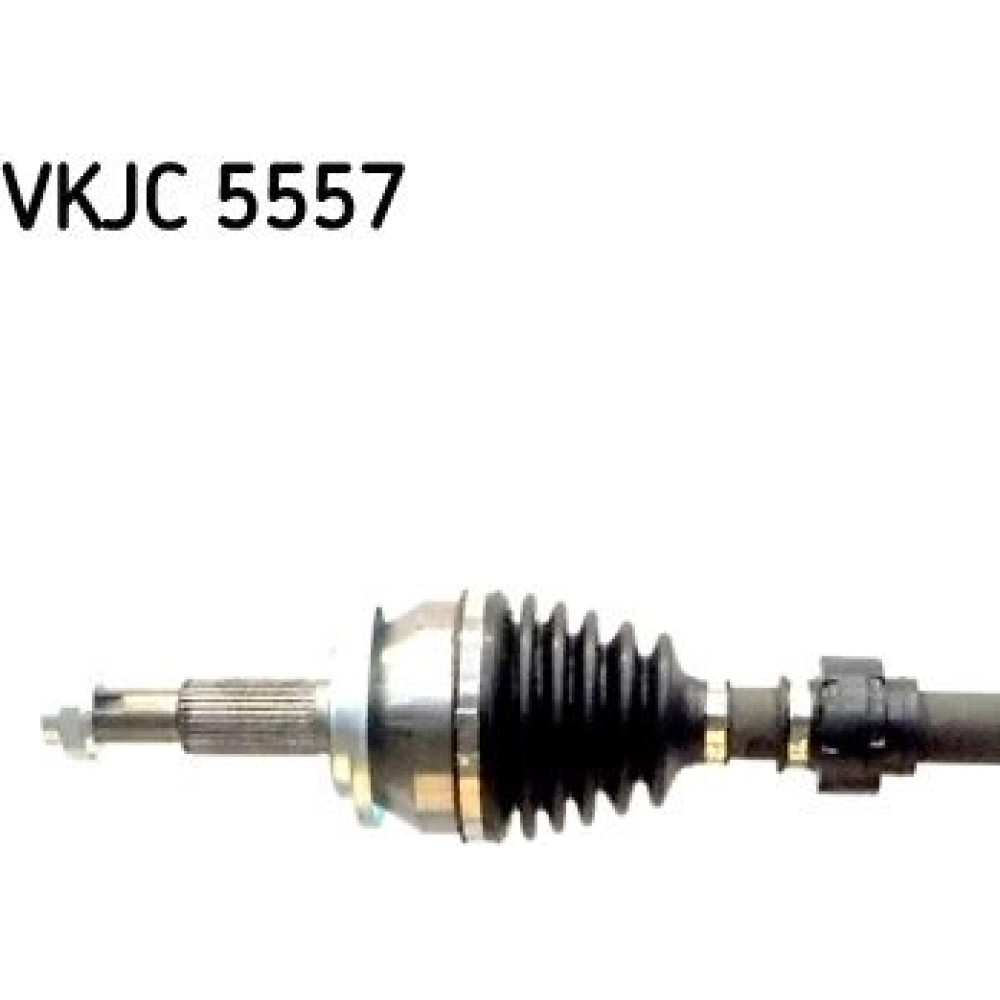

Antriebswelle | VKJC 5557
| Artikelnummer | VKJC 5557 |
| EAN/GTIN | 7316579327831 |
| Außenverzahnung Differenzialseite | 24 |
| Außenverzahnung Radseite | 30 |
| Dichtringdurchmesser [mm] | 61 |
| Einbauposition | Vorderachse |
| Gelenkdurchmesser getriebeseitig [mm] | 85 |
| Gelenkdurchmesser radseitig [mm] | 90 |
| Getriebeart | Schaltgetriebe 6 Gang |
| Gewindemaß | M22x1,5 |
| Länge 2 [mm] | 67 |
| Länge [mm] | 625 |
| für Motorcode | 2AD-FTV |
OE-Nummern
Diese Liste entspricht den Original-Ersatzteilnummern (OE-Nummern) der Fahrzeughersteller.
| Fahrzeughersteller | OE-Nummer |
|---|---|
| TOYOTA | 43420-05430 |
| TOYOTA | 43420-05431 |
| TOYOTA | 43420-42200 |
| TOYOTA | 43420-42201 |
Vergleichsnummern
Diese Liste entspricht den Artikelnummern (Vergleichsnummern) der Hersteller.
| Hersteller | Artikelnummer |
|---|---|
| ATI | 48641 |
| ATI | 68105 |
| Autex | 832114 |
| Autex | 832230 |
| BluePrint | ADBP890031 |
| BORG & BECK | BDS1056 |
| ERA Benelux | DA928821 |
| ERA Benelux | DA929191 |
| febi bilstein | 185192 |
| GSP | 259520 |
| GSP | 259520OL |
| GSP | 259622 |
| GSP | 259622OL |
| JPN | 40P9134-JPN |
| Kamoka | 5011875 |
| LPR | DS60905 |
| Maxgear | 49-1823 |
| Meyle | 30-14 498 1006 |
| NK | 504529 |
| SNR | DK69.030 |
| Spidan | 25202 |
| Triscan | 8540 13551 |
| Triscan | 8540 13565 |
